| Luogo di origine: | Hefei, provincia dell'Anhui, Cina |
|---|---|
| Marca: | Jingpu |
| Numero di modello: | MFP-Pt1000 |
| Quantità di ordine minimo: | 500 pezzi |
| Prezzo: | USD 3.0 /pc |
| Imballaggi particolari: | imballaggio standard per l'esportazione per la navigazione |
| Tempi di consegna: | 15-20 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pezzi al mese |
| Risoluzione ottica: | 15:1 | Temperatura di conservazione: | -20~80°C |
|---|---|---|---|
| R di tolleranza: | 1%, 2%, 3%, 5%,10% | Tipo di uscita: | Analoghi |
| Beta Value: | B25/85=3435±1% | Classe di precisione: | 2B、B、A、1/3BLivello facoltativo |
| Sonda: | R2-3.2 (T=0.6) | Tolleranza di B: | 00,5%, 1%, 2%, 3% |
| Codice del IP: | IP64 | Campione gratuito: | - Sì, sì. |
| Tipo di pacchetto: | Montaggio superficiale | Conformità Rohs: | - Sì, sì. |
| Tipo: | Termocoppia di montaggio superficiale | Costumi: | Disponibile |
| Intervallo di temperatura: | -20-1200°C, facoltativo | ||
| Evidenziare: | Sensore di montaggio di superficie PT1000,Sensore di montaggio di superficie PT1000 |
||
Fabbricazione del sensore PT1000
Descrizione del prodotto
L'oggetto è un sensore di temperatura PT1000 a montaggio superficiale con un anello di tipo angelo destro.
Caratteristiche elettriche
L'oggetto è un sensore di temperatura PT1000 a montaggio superficiale con un anello di tipo angelo destro.
| Nome dell'articolo | Codice | Condizione di prova | Requisito di prestazione | Unità |
| Resistenza di frequenza | R0°C | 0°C±0,05°C | 1000 | Ω |
| Resistere alla tensione | Hi-pot |
In aria tranquilla AC1500V 1mA 1s |
Nessun guasto | V. |
| Intervallo di temperatura di funzionamento | OTR | In aria tranquilla | -40°C~105°C | °C |
Disegno di dimensioni per il sensore di temperatura PT1000
| Articolo n. | Nome | Specificità del materiale | Quota | osservazioni |
| 1 | Chip NTC | Sensore PT1000 | 1 | |
| 2 | Conchiglia/cassa | RNB5-10 | 1 | |
| 3 | Incapsulazione | Resine epossidica | 1 | nero |
| 4 | Tubo | tubo ristorabileФ5.0*(20±3) mm | 1 | nero |
| 5 | Cavo | Cavo isolante XLPE UL4411 24AWG 125°C | 1 |
Avviso di operazione
1.1 Applicazione: misurazione e controllo della temperatura
1.2 Evitare l'errore di misura causato dall'auto riscaldamento quando passa una corrente superiore
1.3 Per evitare un eccessivo shock termico, il colpo di aria calda deve raggiungere la sonda di almeno 10 mm nel caso in cui sia necessario fissare un tubo di protezione termico.
1.4 Temperatura di conservazione: 0°C~50°C, ≤75%RH; evitare in ambienti corrosivi e solari; dopo aver aperto l'imballaggio deve essere sigillato nuovamente.
1.5 secondo la struttura del termistor ntc incapsulato in epossidica, quando l'utilizzatore finale lo installa, per evitare che la testa epossidica sia sottoposta a troppe forze di trazione e di piegatura da parte del filo di piombo.il filo di piombo deve essere controllato a un punto di piegatura o a un punto di forza su un filo di piombo situato a 6 mm o meno sotto la testa di tenutaIn modo da non danneggiare il chip, causando resistenza alla deriva e anche circuito aperto, soprattutto quando i componenti viene riscaldato.

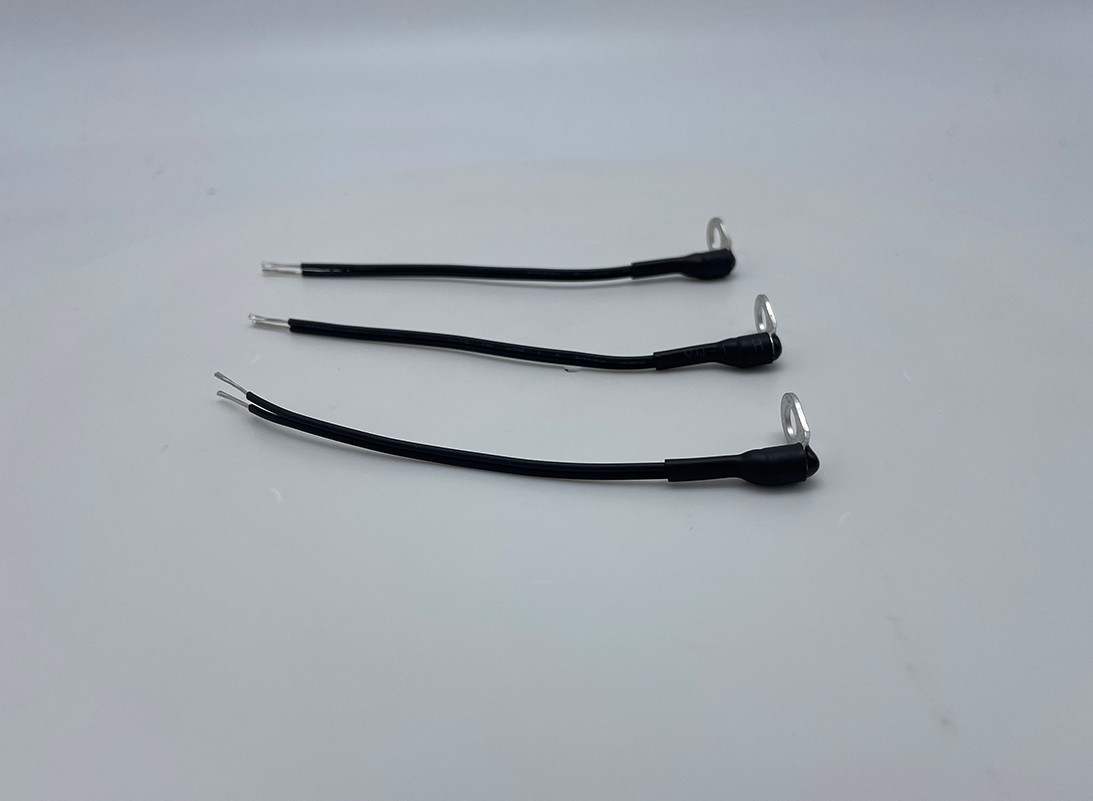

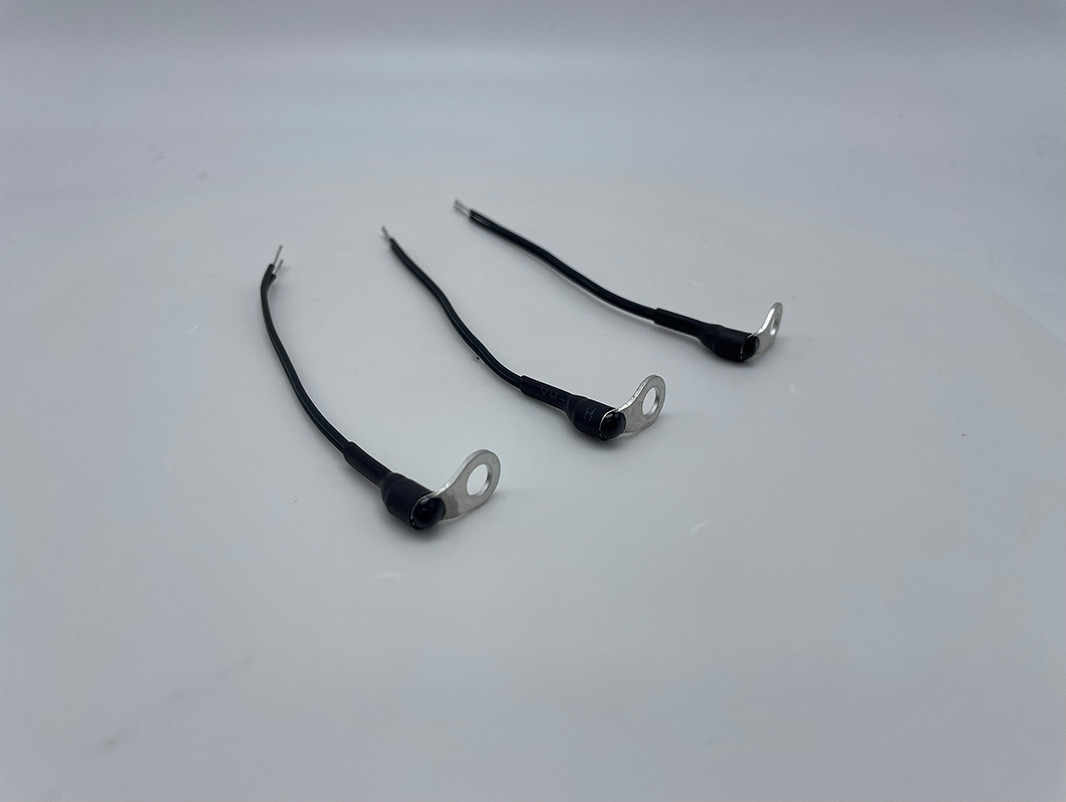

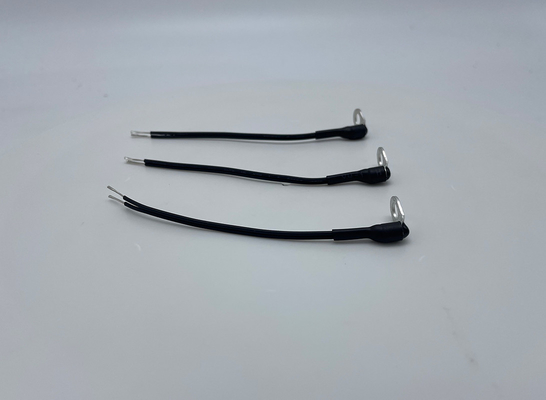

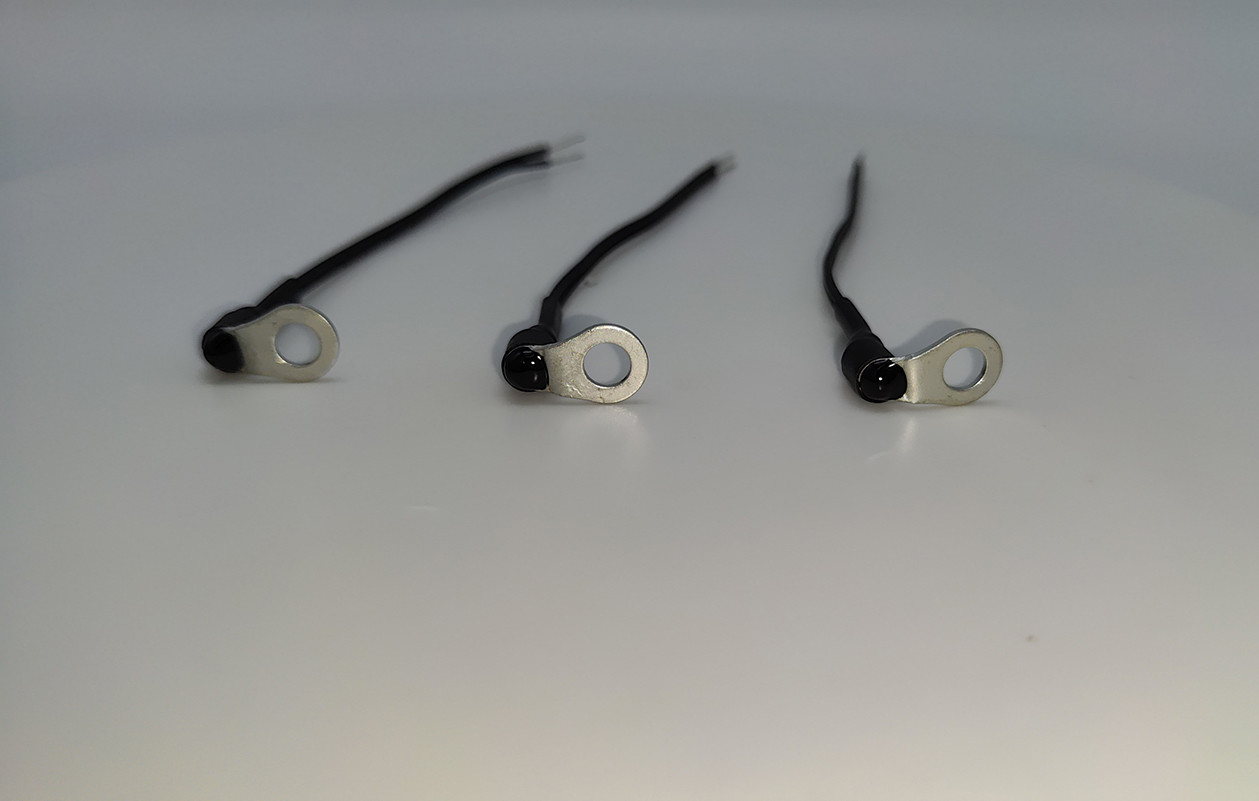

Immagini del prodotto
Applicazione del prodotto
Misurazione e monitoraggio della temperatura
Batterie per autoveicoli
Caricabatterie
Dispositivo industriale
Apparecchi per la casa
