| Luogo di origine: | L'Anhui, Cina |
|---|---|
| Marca: | JP SENSOR |
| Certificazione: | ISO9001 |
| Numero di modello: | MFP-2A |
| Quantità di ordine minimo: | 500 pezzi |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio standard |
| Tempi di consegna: | 2 settimane |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 200 milioni all'anno |
| R25: | 10KΩ | B25/85: | 3435k |
|---|---|---|---|
| Gamma di temperatura di funzionamento: | -40℃~150℃ (UL4413 22AWG) | Applicazione: | Sbarre colletrici di EV/HEV, coperchi della batteria, distribuzione di energia |
| OEM/ODM: | Disponibile | Personalizzazione: | Disponibile |
| Trasporto: | Aereo da trasporto, trasporto via mare, preciso | ||
| Evidenziare: | Sensore di temperatura di ohm del ntc 10k del supporto della superficie di jingpu ISO9001,ISO9001 sensore di temperatura di ohm del ntc 10k della batteria di jingpu EV,ISO9001 termistore di jingpu 3435 |
||

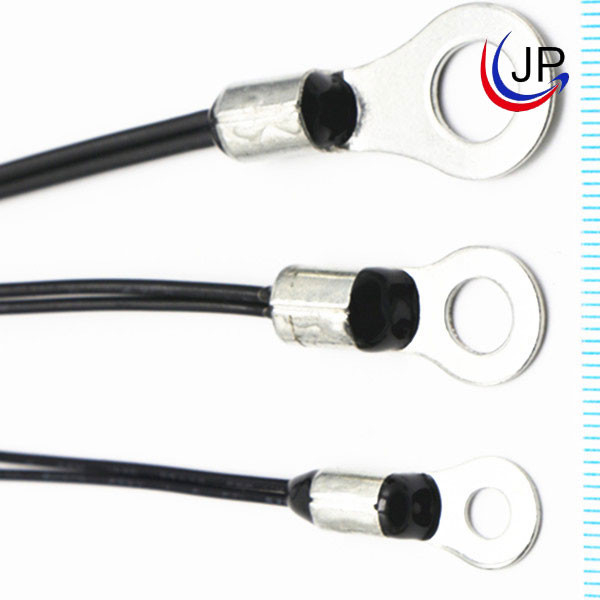

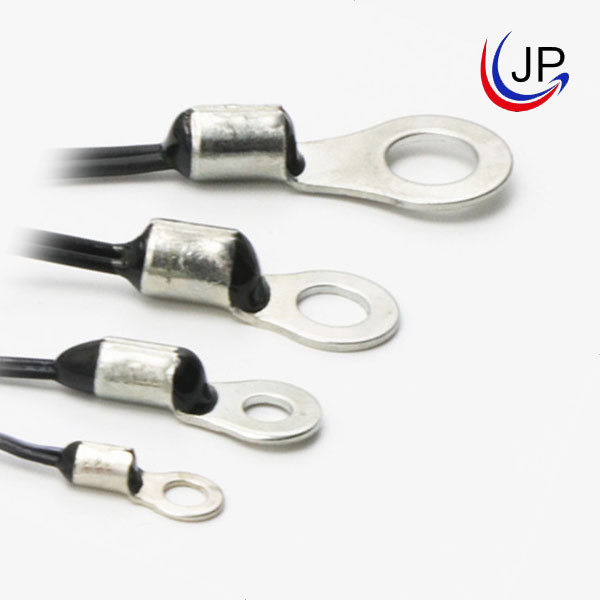

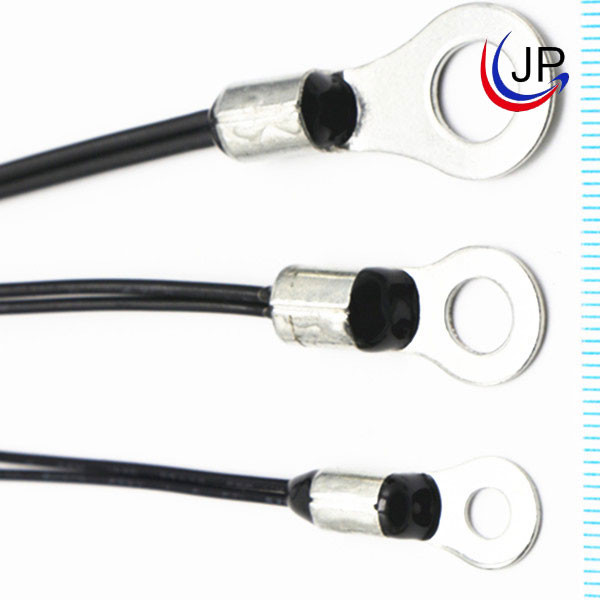

Sensore di temperatura di superficie di ohm del supporto NTC 10k della batteria di EV NTC Chip Ring Lug
Descrizione di prodotto:
L'oggetto è un sensore di temperatura della batteria di EV. È adatto a misura di temperatura in superficie. Le applicazioni tipiche comprendono i sistemi di controllo della batteria in automobili di EV. Il sensore di temperatura della batteria di EV consiste di un termistore del chip di NTC ha montato in un'etichetta dell'occhiello (ansa dell'anello), con cavo flessibile isolato (XLPE ha isolato il cavo UL4411 125℃ & UL4413 150℃) ed i terminali. Un valore di resistenza standard e beta valore: R25℃= 10kΩ e B25/85=3435k.
Caratteristiche:
Risponda alla norma di RoHS
Gamma di temperatura di funzionamento: -40℃~125℃ (UL4411 22AWG)
Gamma di temperatura di funzionamento: -40℃~150℃ (UL4413 22AWG)
Buona e stabilità a lungo termine
Elemento sensibile isolato elettricamente dall'etichetta
Occhielli per misura M3, dimensioni della vite M4/M5
Applicazione:
Sbarre colletrici di EV/HEV
Coperchi della batteria
Distribuzione di energia
Struttura e dimensioni:
| 1 | Chip | Chip di NTC | 1 | / |
| 2 | Incapsulamento | Epossiresina | 1 | / |
| 3 | Cavo | UL4411 22AWG | 2 | / |
| 4 | Ring Lug | Cu/Sn RNB8-6 o Cu/Sn RNB8-8 | 1 | / |
Specificazione elettrica:
| Rec. a 25℃ (kΩ) | Beta valore |
(In aria) Pmax (Mw) |
δ (mW/℃) | Τ termico di costante di tempo (sec.) | Gamma di temperatura di funzionamento TL-TH (℃) | Lunghezza totale L (millimetro) |
| 1 | B25/85=3435 | Approx.60 | / | / | -20℃~105℃ (cavo del PVC) & -40℃~125℃ ( o cavo di XLPE) | 100~5000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
