| Luogo di origine: | L'Anhui, Cina |
|---|---|
| Marca: | JP SENSOR |
| Certificazione: | ISO9001, RoHS |
| Numero di modello: | MFP-2A |
| Quantità di ordine minimo: | 1000 pezzi |
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballaggio standard |
| Tempi di consegna: | 2 settimane |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 200 milioni all'anno |
| RESISTENZA: | R25℃= 10kΩ | Beta Value: | B25/85=3435k |
|---|---|---|---|
| Gamma di temperatura di funzionamento: | -40℃~125℃ (UL4411 24AWG) | Applicazione: | Sensore di temperatura della batteria di EV |
| Chip: | Chip di NTC | Sonda: | Sonda di alluminio (AL Probe) |
| OEM/odm: | Disponibile | Personalizzazione: | Complementare |
| Evidenziare: | Sensore di temperatura a montaggio superficiale R25,sensore di temperatura a montaggio superficiale 3435k,sensore di temperatura di tipo 10k NTC |
||

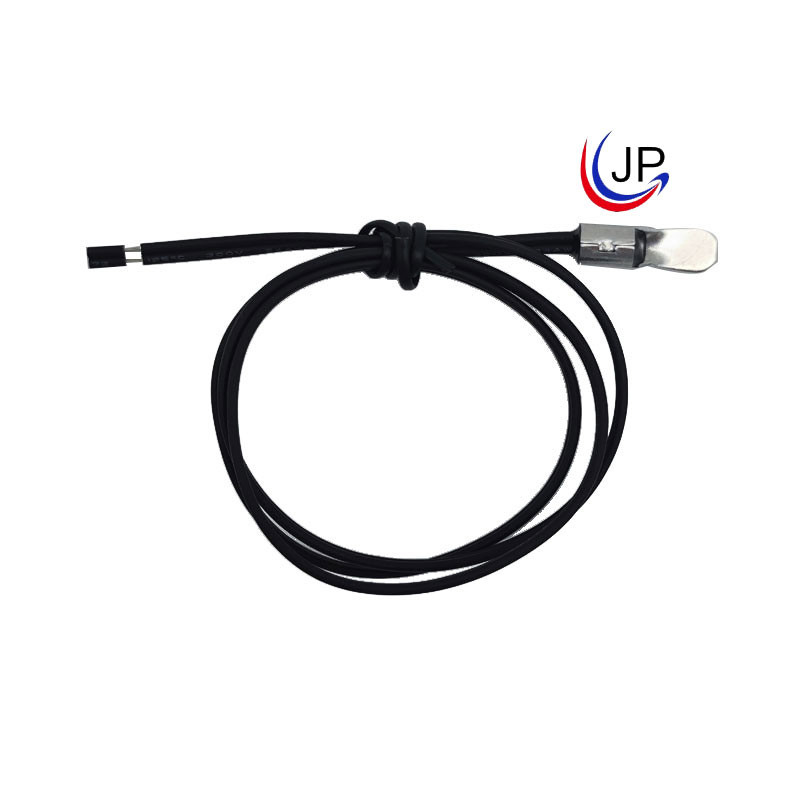

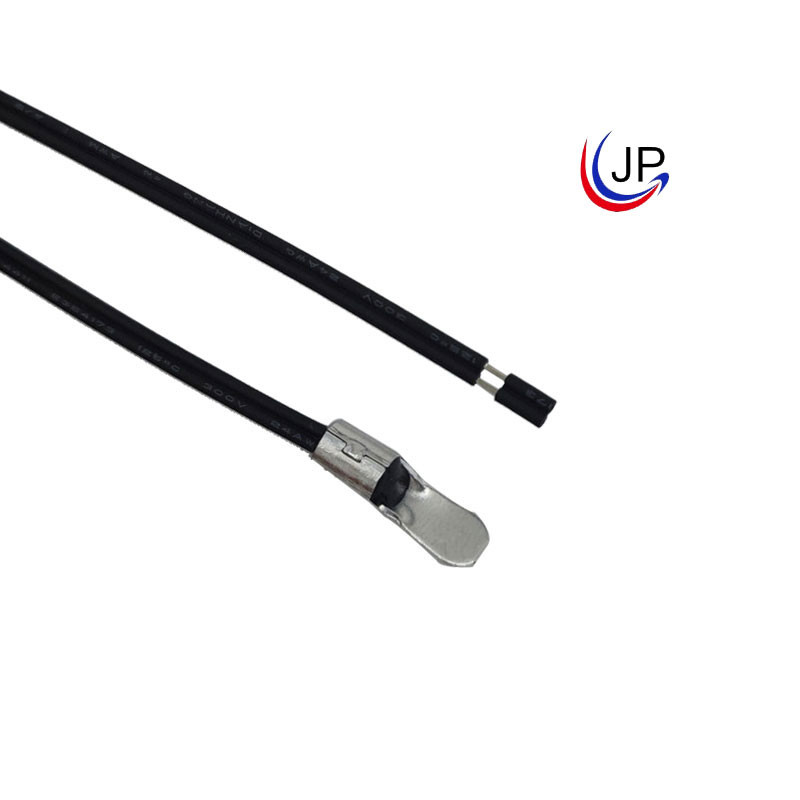

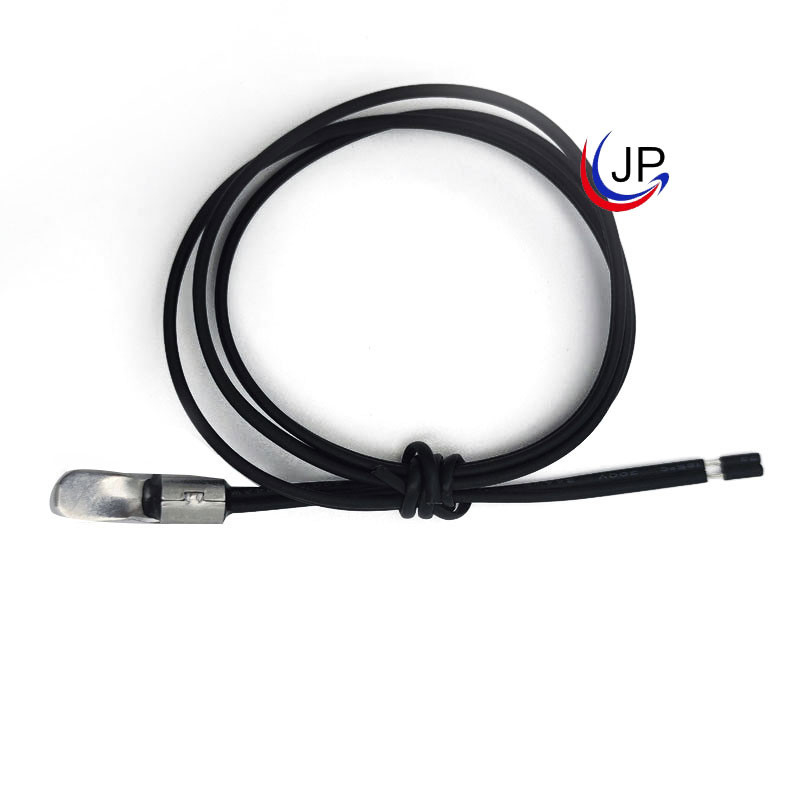

Sensore di temperatura NTC terminale batteria R25 10kΩ B25/85 3435K per batteria EV
Breve introduzione:
L'articolo è un sensore di temperatura per batteria elettrica EV.Le applicazioni tipiche includono i sistemi di controllo della batteria nelle auto elettriche.Il sensore di temperatura della batteria per veicoli elettrici è costituito da un termistore su chip NTC montato in una sonda in alluminio (sonda AL), con cavo flessibile isolato (cavo isolato XLPE UL4411 125 ℃ e UL4413 150 ℃) e terminali.Un valore di resistenza standard e un valore beta: R25℃= 10kΩ e B25/85=3435k.
Caratteristiche:
Rispettare lo standard RoHS
Intervallo di temperatura di esercizio: -40 ℃ ~ 125 ℃ (UL4411 24 AWG)
Misurazioni precise della temperatura e stabilità a lungo termine
Stabilità buona ea lungo termine
Elemento sensibile elettricamente isolato dal tag
Sonda in alluminio
AC 1500V 1mA 1S
Applicazione:
Sensore di temperatura della batteria EV
Struttura e Dimensioni:
| Simbolo | L1 | B | l | e | D | L2 | d |
| RNB5.5-5尺寸(mm) | 500±30 | 6.0 | 18.5 | 7.0 | 5.5 | 5±1 | 0,8±0,2 |
| NO. | Nome | Specifica del materiale | QTÀ. | Osservazioni |
| 1 | Patata fritta | Chip termico NTC | 1 | -- |
| 2 | Guscio | AL 5,5*6,0*18,5 | 1 | / |
| 3 | Incapsulamento | Resina epossidica | / | Nero |
| 4 | Cavo | UL4411 24AWG*2C 125℃ | 1 | Nero |
Specifiche elettriche:
| 0 | Valore beta | (In aria) Pmax(mW) | δ(mW/℃) | Costante di tempo termica τ(sec.) | Intervallo di temperatura di esercizio TL-TH(℃) | Lunghezza totale L(mm) |
| 1 | B25/85=3435 | Circa 60 | / | / | -20 ℃ ~ 105 ℃ (cavo in PVC) e -40 ℃ ~ 125 ℃ (cavo in o XLPE) | 100~5000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
