| Luogo di origine: | Hefei, provincia dell'Anhui, Cina |
|---|---|
| Certificazione: | ISO13485 |
| Numero di modello: | MF5A-7 |
| Quantità di ordine minimo: | 500 PCS |
| Prezzo: | USD 4.80 /PC |
| Imballaggi particolari: | Imballaggio di esportazione standard |
| Tempi di consegna: | 20-25 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 3000 PCS/Mese |
| Trasporti marittimi: | Aereo da trasporto o altri | Segnale di uscita: | Analoghi |
|---|---|---|---|
| Intervallo di temperatura: | 0°C~50°C | Tolleranza di B: | 00,5% |
| Temperatura massima: | 80°C | Materiale del sensore: | Platino |
| Accuratezza: | +/- 0,2°F | Isolamento: | Buona protezione. |
| Tolleranza: | (25 ~ 45) °C ± 0,1 °C | Rivestimento: | Protezione da eccesso di temperatura |
| Durata di vita: | Più lunga durata del prodotto | Personalizzazione: | - Sì, sì. |
| Colore: | Ambra | Temperatura di funzionamento: | Da 0°C ̊+60°C |
| Dimensione: | 200cm |
Sonde di tipo micro film sottile di lunghezza 200 cm
Descrizione del prodotto
L'oggetto e' una sonda Micro Thin Film Sensor lunghezza 200 cm.Le sonde sensori a micro film sottile sono incapsulate con epossidi in tubi in poliimide con conduttori di filo di nichel solido # 38 AWG isolati in poliesterimideSono dotate di legame parallelo e sono disponibili in lunghezze generali standard di 3, 6 e 12 pollici.Queste sonde termistor sono ideali per l'uso con piccoli alloggi di sonda e applicazioni che richiedono tempi di risposta termica veloce.
Informazioni di ingegneria
Diametro tipico di 0,023 pollici
Dimensione tipica del filo # 38 AWG
Piombo: nichel solido, isolamento poliesterimide
Materiali: epossidi, poliammide
Costante di dissipazione tipica: 0,2 mW/°C in aria ferma
Tempo tipico Costante in aria ferma: 3 secondi al massimo
Sonde di tipo micro film sottile di lunghezza 200 cm
Caratteristiche di resistenza/temperatura
| Temperatura (°C) | 223 Fu5 |
| - 10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Dati di affidabilità
| Articolo | Condizioni di prova | Criteri |
| Caduta libera | Tre volte caduta naturale su una tavola d'acero da 1 m di altezza | △R, △B±0,5% |
| Calore secco | 1000 ore a 70°C | △R, △B±0,5% |
| Calore umido | 1000 ore a 70°C e umidità compresa tra il 90% e il 95% | △R, △B±0,5% |
|
Ciclo di temperatura (scocco termico) |
Sette cicli come indicato di seguito: 1. -20°C per 12 ore 2. temperatura ambiente per 1 minuto 3. 55°C per 12 ore 4Temperatura ambiente per 1 minuto |
△R, △B±0,5% |
Metodo di connessione
Il filo di piombo può essere saldato a fili più grandi avvolgendolo intorno al filo più grande e poi saldandolo.
Sonde di tipo micro film sottile di lunghezza 200 cm
Precauzione
La sonda di sensore termistorico NTC in miniatura è prodotta utilizzando un processo a semiconduttori.
scarica elettrostatica proprio come i comuni circuiti integrati.
Per evitare danni o guasti al sensore si raccomanda di adottare le opportune precauzioni quando si manipola.
La mancata protezione del sensore contro l'ESD può anche causare danni all'apparecchiatura installata con il sensore, poiché la scarica elettrostatica può causare piccole variazioni dei parametri,il che significa che il sensore potrebbe non soddisfare le sue specifiche pubblicate.

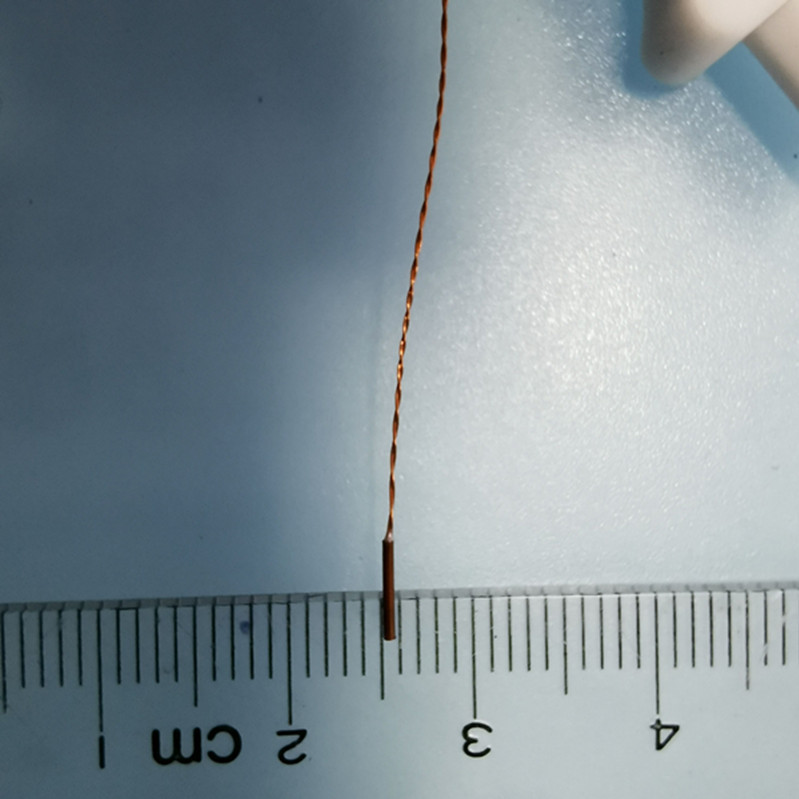

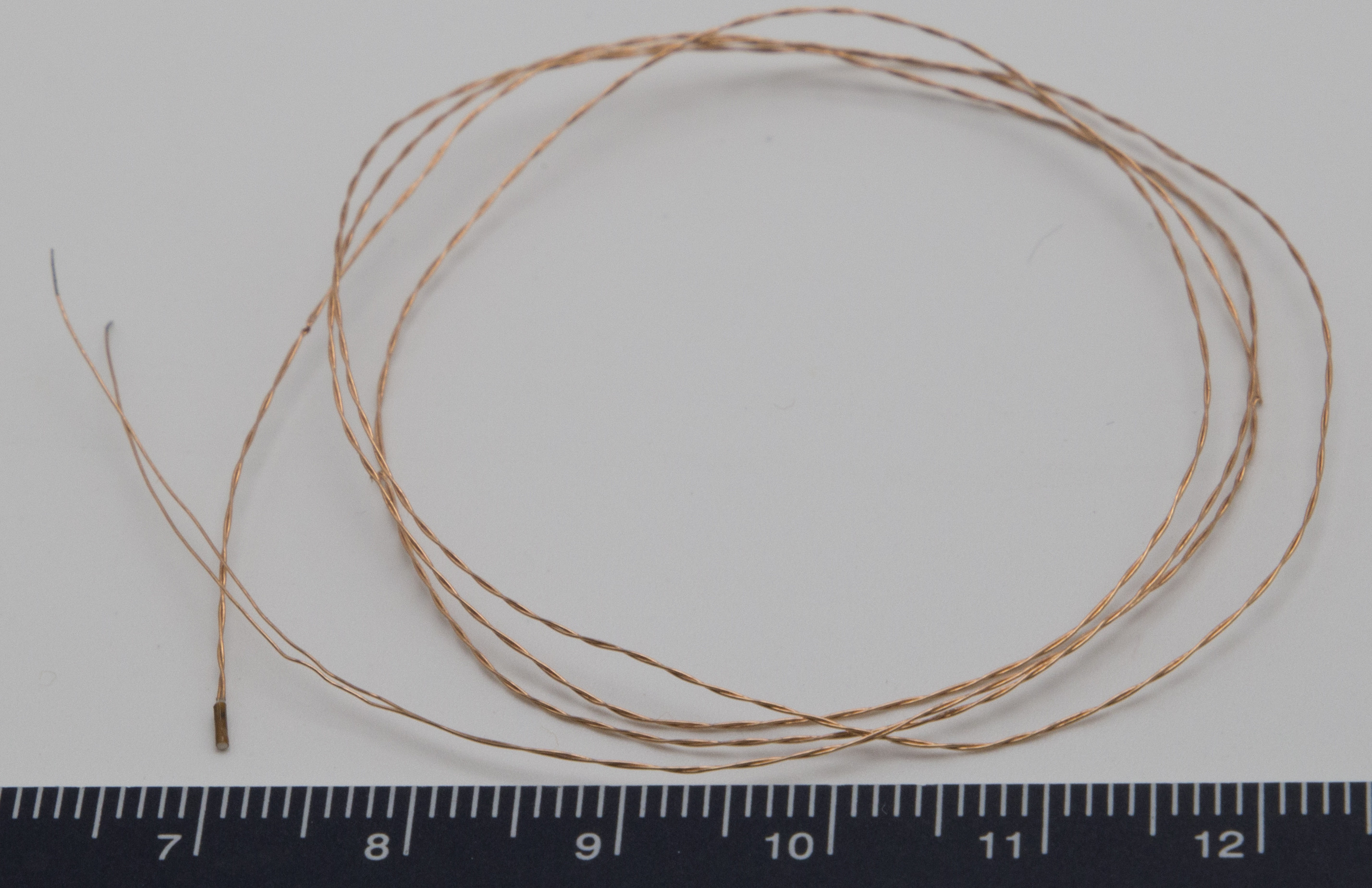

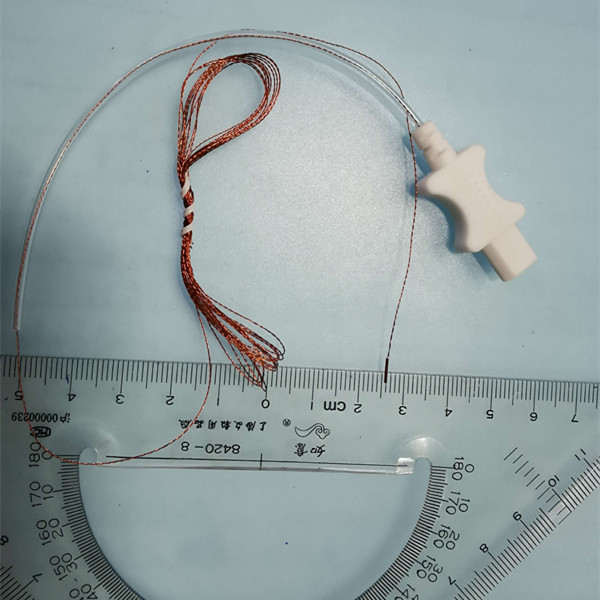

Immagine del prodotto
Applicazioni del prodotto
Cateteri medici
Cavi di guida
Attrezzature di prova
Dispositivi medici portatili
Monitoraggio della temperatura corporea
Altre applicazioni che richiedono sonde molto piccole
(1) Lunghezza del filo di piombo personalizzata in base alle esigenze del cliente (max.200 cm).
(2) Lunghezza del filo di piombo a nudo personalizzata in base alle esigenze del cliente
Si prega di contattare il personale commerciale di Jingpu per i prodotti senza rivestimento in resina sulla testa del sensore per diametro ancora più piccolo.
