| Luogo di origine: | L'Anhui, Cina |
|---|---|
| Marca: | JP SENSOR |
| Certificazione: | ISO9001 |
| Numero di modello: | MF5A-1 |
| Quantità di ordine minimo: | 5000 pezzi |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio del cartone |
| Tempi di consegna: | 2 settimane |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 200 milioni all'anno |
| Resistenza: | 0.3KΩ~ 2000KΩ | Beta Value: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| Gamma di temperatura di funzionamento: | -40℃~125℃ | OEM/ODM: | Disponibile |
| Applicazione: | Per il UAV (veicolo aereo senza equipaggio) | Trasporto: | Aereo da trasporto, trasporto via mare, preciso |
| Evidenziare: | Termistore epossidico B25/85,termistore epossidico R25,sensore termico NTC 10K |
||

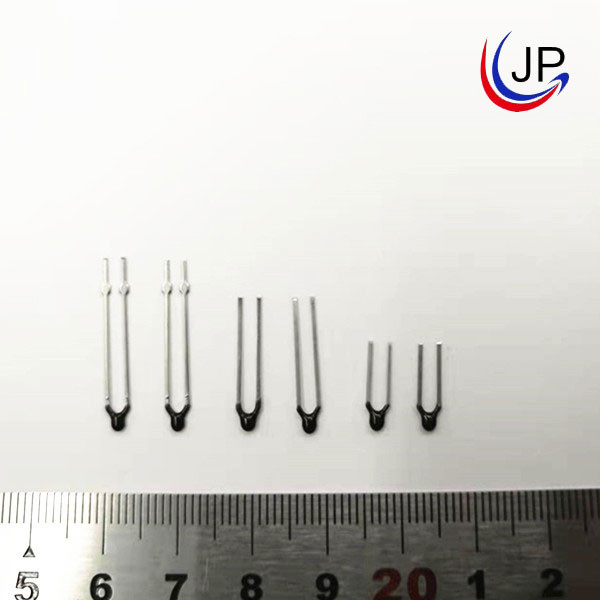

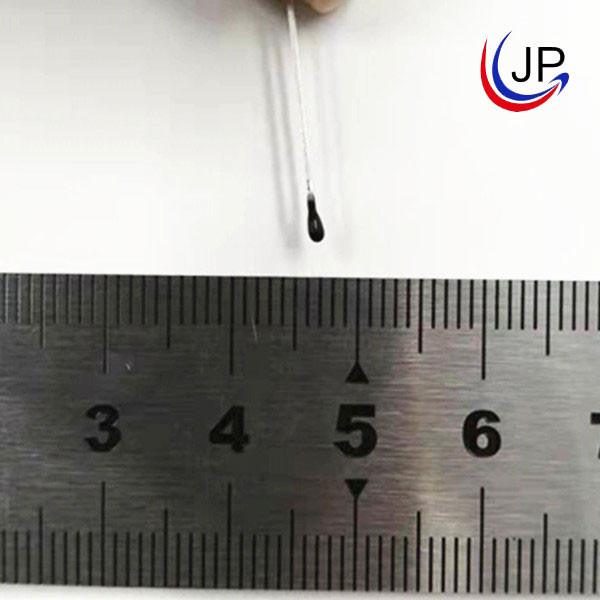

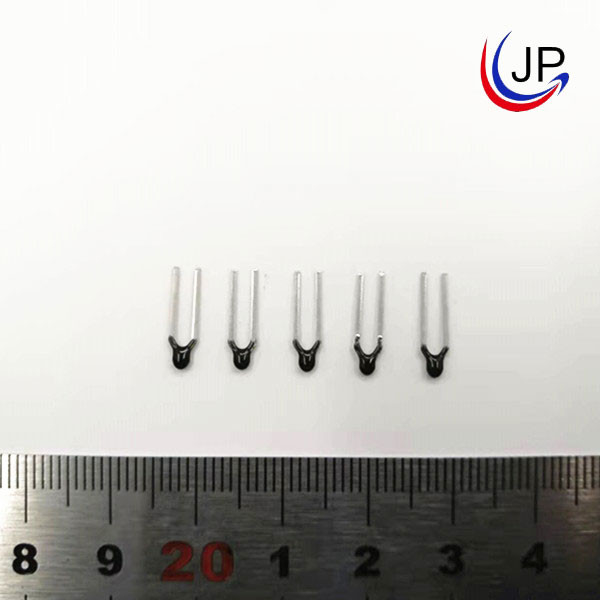

Termistore a resina epossidica di R25 10K B25/85 3435k NTC per il UAV
Breve introduzione:
MF5A-1 (per il UAV ha snervato il veicolo aereo) il termistore a resina epossidica-rivestito di serie NTC è fabbricato da tecnologia dei sensori il Co., srl di Hefei Jingpu. Ha composto di filo di piombo d'acciaio placcato di rame, di chip saldato di NTC e di epossiresina. La caratteristica del sensore: semplice, funzionale, alta precisione. La gamma facoltativa di valore di resistenza da 0.3kΩ a 2000kΩ e la beta gamma di valore da 2500K a 4500K. Questi termistori a resina epossidica-rivestiti di NTC ampiamente sono fatti domanda per gli elettrodomestici, automobilistico, l'attrezzatura medica, la macchina utensile, ecc.
Caratteristiche:
•Risponda alla norma di RoHS
•R25=10KΩ±5%, B25/85=3435k±2%
•Gamma di temperatura di funzionamento: -40℃~125℃
•Lo spessore del sottile
Applicazione:
• Per il UAV (veicolo aereo senza equipaggio)
Struttura e dimensioni: (unità: millimetro)
| 1 | Chip | Chip di NTC | 1 | / |
| 2 | Incapsulamento | Epossiresina | 1 | / |
| 3 | Cavo | Fe/Sn | 2 | / |
Imballaggio standard (imballaggio interno): 500pcs/polybag
Specificazione elettrica:
| Rec. a 25℃ (kΩ) +A2: G25+A2: G25 | Beta valore |
(In aria) TPmax (Mw) |
δ (mW/℃) | Τ termico di costante di tempo (sec.) | Gamma di temperatura di funzionamento TL-TH (℃) | Lunghezza totale L (millimetro) |
| 1 | B25/85=3435 | Approx.60 | Max.3.0 | Max.20 | -40℃~125℃ | 8~100 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Avviso di operazione:
1. applicazione: Misura e controllo di temperatura;
2. La corrente che attraversa il NTC è controllata all'interno della gamma di Pmax per evitare l'errore di misurazione causato dall'autoriscaldante della componente.
3. Eviti l'eccessivo colpo di calore, il colpo dell'aria calda dovrebbe battere almeno 30mm alla sonda nel caso un tubo della protezione degli calore-strizzacervelli debba essere attaccato.
4. temperatura di stoccaggio -10℃~40℃, ≤75%RH; Eviti un gas corrosivo e un ambiente soleggiato; Dopo l'apertura del pacchetto, deve essere sigillato ancora.
5. Secondo la struttura del termistore di vetro del rivestimento NTC, quando l'utilizzatore finale è installato, per evitare la testa a resina epossidica che è sottoposta a troppe forza di trazione e forza di piegamento dal filo di piombo, il filo di piombo sarà controllato ad un punto di piegamento o ad un punto della forza sui fili di piombo 6mm o di meno sotto la testa di sigillatura. Per non danneggiare il chip, con conseguente spostamento di resistenza e perfino circuito aperto, particolarmente quando la componente è riscaldata.
