| Luogo di origine: | L'Anhui, Cina |
|---|---|
| Marca: | JP SENSOR |
| Certificazione: | ISO9001 |
| Numero di modello: | MFE2 |
| Quantità di ordine minimo: | 1000 pezzi |
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballaggio standard |
| Tempi di consegna: | 2 settimane |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 200 milioni all'anno |
| RESISTENZA: | 0.3KΩ~ 2000KΩ | Beta Value: | 2500K~4500K |
|---|---|---|---|
| Gamma di temperatura di funzionamento: | -20℃~105℃ | Applicazione: | Apparecchi, automobili, attrezzature, ecc |
| OEM/odm: | Disponibile | Trasporto: | Da aria, da preciso, dal mare, |
| Personalizzazione: | Disponibile | Certificazione: | ISO9001 |
| Evidenziare: | Sensore di temperatura tipo sonda NTC,sensore di temperatura tipo sonda 2000K,sensore sonda NTC 0 |
||

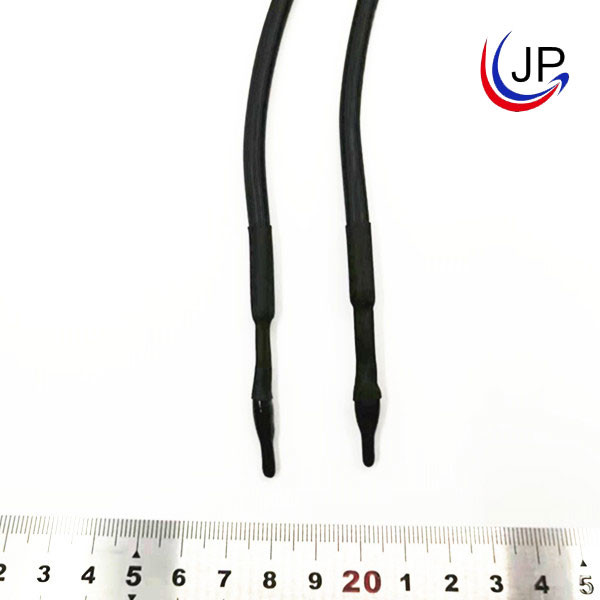

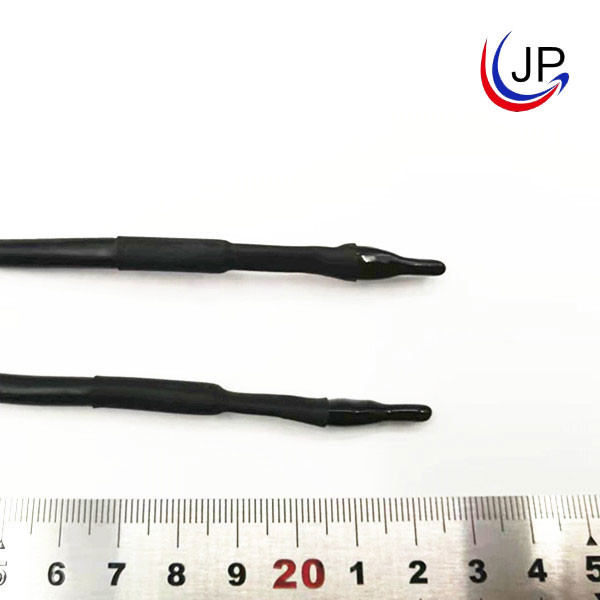

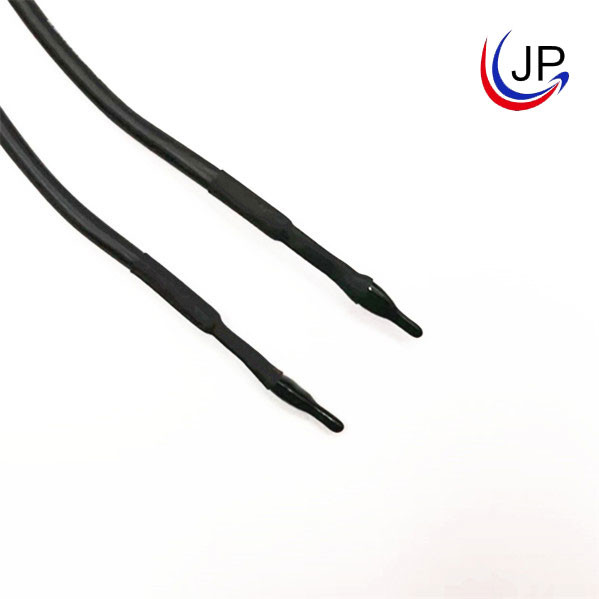

Sensore di temperatura con sonda NTC epossidica MFE2 per elettrodomestici Attrezzature per auto
Breve introduzione:
È costituito da filo isolato (filo in PVC, filo isolato XLPE), chip NTC e resina epossidica.L'intervallo di valori di resistenza opzionale va da 0,3 kΩ a 2000 kΩ e l'intervallo di valori beta va da 2500 K a 4500 K.
Caratteristiche:
Rispettare lo standard RoHS
Serie di cavi isolati in PVC Intervallo di temperatura di esercizio: -20 ℃ ~ 105 ℃
Buona stabilità e affidabilità
Facile da installare e utilizzare poiché la sigillatura può essere eseguita in base all'ambiente
Test accurati possono riflettere con precisione il cambiamento di temperatura.
Applicazione:
Elettrodomestici, automobili, attrezzature, ecc
Struttura e dimensioni:(unità: mm)
| NO. | Nome | Specifica del materiale | QTÀ. | Osservazioni |
| 1 | Patata fritta | Chip NTC | 1 | / |
| 2 | Incapsulamento | Resina epossidica+tubo termorestringente+PVC | 1 | / |
| 3 | Cavo | UL2651 22AWG | 2 | / |
Specifiche elettriche:
| racc.a 25℃(kΩ) | Valore beta | (In aria) Pmax(mW) | δ(mW/℃) | Costante di tempo termica τ(sec.) | Intervallo di temperatura di esercizio TL-TH(℃) | Lunghezza totale L(mm) |
| 1 | B25/85=3435 | Circa 60 | / | / | -20 ℃ ~ 105 ℃ (cavo in PVC) e -40 ℃ ~ 125 ℃ (cavo in o XLPE) | 100~5000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Imballaggio standard (imballaggio interno): 1 pz~100 pz/sacchetto di plastica
Avviso di operazione:
1. Applicazione: misurazione e controllo della temperatura;
2. La corrente che scorre attraverso l'NTC è controllata entro il range Pmax per evitare l'errore di misura causato dall'autoriscaldamento del componente.
3. Evitare uno shock termico eccessivo, il soffio d'aria calda dovrebbe battere almeno 30 mm sulla sonda nel caso in cui sia necessario collegare un tubo di protezione termoretraibile.
4. Temperatura di stoccaggio -10℃~40℃,≤75%RH； Evitare un gas corrosivo e un ambiente illuminato dal sole;Dopo aver aperto la confezione, deve essere nuovamente sigillata.
5. Secondo la struttura del termistore NTC con rivestimento in vetro, quando l'utente finale è installato, per evitare che la testa epossidica sia soggetta a troppa forza di trazione e forza di flessione dal filo conduttore, il filo conduttore deve essere controllato in una flessione punto o un punto di forza su un cavo a 6 mm o meno al di sotto della testa di sigillatura.Per non danneggiare il chip, la resistenza alla deriva e persino il circuito aperto, soprattutto quando il componente è riscaldato.
