| Luogo di origine: | Hefei, l'Anhui, Cina |
|---|---|
| Marca: | Jingpu Brand |
| Certificazione: | CE,ROHS,ISO |
| Numero di modello: | MF5A-1 |
| Quantità di ordine minimo: | 1000 |
| Prezzo: | USD 0.1-5 /PCS |
| Imballaggi particolari: | Imballaggio del cartone |
| Tempi di consegna: | 2-7days |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 200 milioni all'anno |
| Modo installare: | Inserimento | Percezione del modo: | Resistenza |
|---|---|---|---|
| Tipo del segnale in uscita: | Tipo analogico | Materiale: | Ceramica |
| Misurazione del dielettrico: | Temperatura | Codice del IP: | IP64 |
| Pacchetto di trasporto: | Imballaggio del cartone | Aspetto: | Nero |
| Garanzia: | 2 anni | servizio di Dopo-vendita: | Assicurazione di qualità |
| Personalizzazione: | SÌ | Temperatura di funzionamento: | -40℃~125℃ |
| Valore di resistenza: | abitudine | Valore di B: | abitudine |
| Trasporto: | Trasporto, aria, o preciso | Cavo: | PVC, , isolamento dello smalto |
| Evidenziare: | Termistore 10k del UAV Ntc,Termistore aereo senza equipaggio 10k di Ntc del veicolo,Termistore 3435k di Ntc |
||

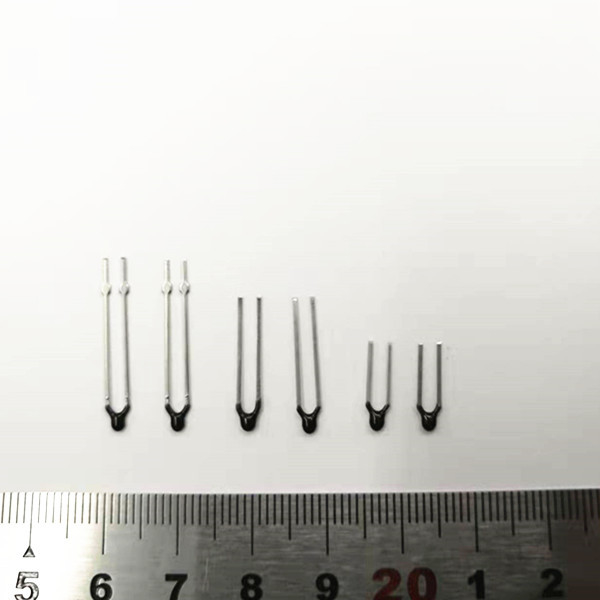

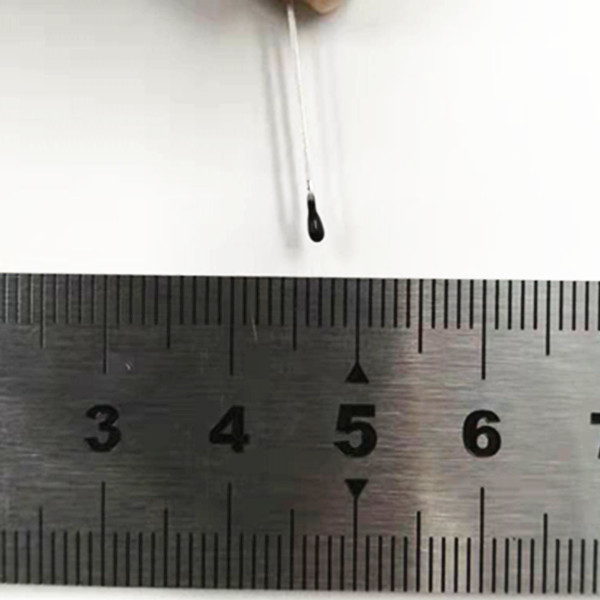

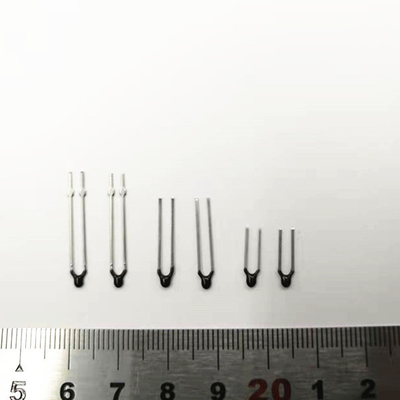

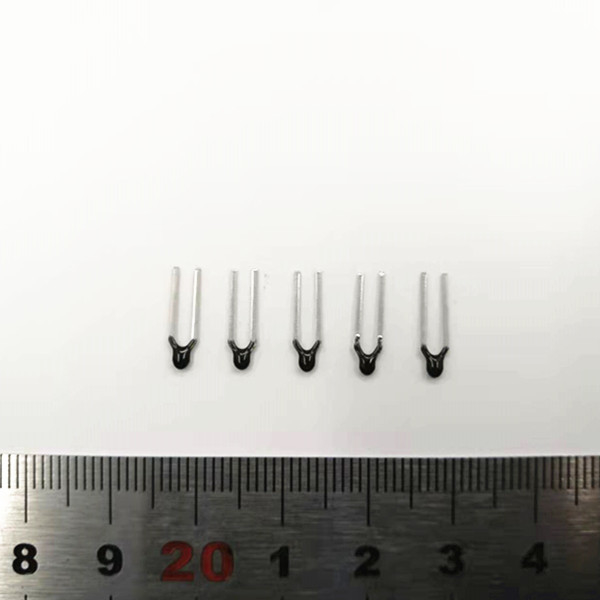

Termistore di Ntc per il veicolo o il UAV aereo senza equipaggio 10k 3435k
Una nota sommaria:
MF5A-1 (per i UAVs) il termistore ricoperto a resina epossidica di serie NTC è prodotto da tecnologia dei sensori il Co., srl di Hefei Jingpu. Consiste dei fili di acciaio rivestiti di rame, di un chip saldato di NTC e dell'epossiresina. Il sensore caratterizza: semplice, pratico, alta precisione. Le gamme facoltative di resistenza da 0,3 kω a kω 2000 e le beta gamme da 2500K a 4500K. Questi termistori a resina epossidica-rivestiti di NTC sono ampiamente usati in elettrodomestici, le automobili, l'attrezzatura medica, macchine utensili e più.
Caratteristiche:
•Aderisca per la norma di ROHS
•R25=10KΩ±5%, B25/85=3435k±2%
•Gamma temporanea di funzionamento: -40℃~125℃
•Sottile
Applicazione:
• Per il UAV (veicolo aereo senza equipaggio)
Struttura e dimensioni: (unità: millimetro)
| Dimensione della sonda | L | L1 | D | H | d1 |
| 2,6*17,5millimetri | 17.5±1 | 3±1 | Maxφ3.0 | 2,5 | 10 |
| 2,6*19millimetri | 19±1 | 3±1 | |||
| 2,6*23millimetri | 23±1 | 3±1 | |||
| 2,6*26millimetri | 25±1 | 3±1 |
Parametro di riferimento:
| Specificazione di prodotto | Rec. al ℃ di T (KΩ) | Beta valore | (In aria) Pmax (Mw) |
δ (mW/℃) |
τ termico di costante di tempo (sec.) | Gamma di temperatura di funzionamento TL-TH (℃) | Lunghezza totale L (millimetro) |
| A1B212□ 4200A□□□□L19 | R62=20.92 | B25/85=4200 | Approx.3.5 | Approx.0.7 | Max.5.0 | -40~125 | 19 |
| A1A104□ 4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□ 4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□ 3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||
Disegno del prodotto:
Imballaggio standard (imballaggio interno): 500pcs/polybag
Avviso di operazione
1. applicazione: Misura e controllo di temperatura;
2. La corrente che attraversa il NTC è controllata all'interno della gamma di Pmax per evitare l'errore di misurazione causato dall'autoriscaldante della componente.
3. Eviti l'eccessivo colpo di calore, il colpo dell'aria calda dovrebbe battere il più minimo 30mm alla sonda nel caso necessità del tubo della protezione degli strizzacervelli del calore di essere attaccato.
4. temperatura di stoccaggio -10℃~40℃, ≤75%RH; Eviti in un gas corrosivo ed in un ambiente soleggiato; Dopo l'apertura del pacchetto, deve essere sigillato ancora.
5. Secondo la struttura del termistore di vetro del rivestimento NTC, quando l'utilizzatore finale installa, evitare la testa a resina epossidica ha sottoposto troppa forza di trazione e la forza di piegamento dal filo di piombo, il filo di piombo sarà controllata ad un punto di piegamento o ad un punto della forza sui fili di piombo 6mm o di meno sotto la testa di sigillatura. Per non danneggiare il chip, con conseguente spostamento di resistenza e perfino circuito aperto, particolarmente quando la componente è riscaldata.
